欧美性xxxxx极品老少_拨牐拨牐x8免费视频8在线_国产2021精品视频免费播放_民间偷实拍野战视频_少妇全黄性生交片_香港三级毛片_日本大片又大又好看的ppt_舔少妇逼免费视频_丰满老熟女毛片

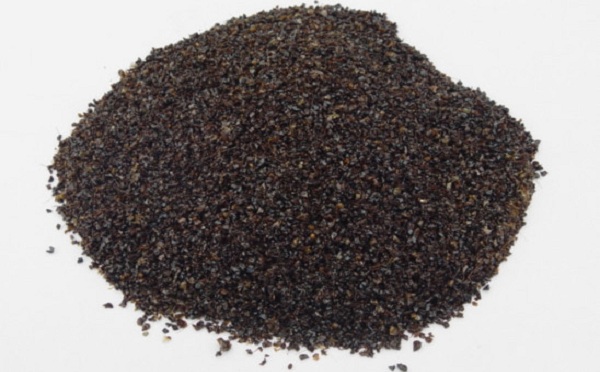

    埋弧焊焊劑的廣泛使用相信大家有目共睹，今天我們就來了解一下焊絲對埋弧焊焊劑工藝性能及質(zhì)量有什么要求。
    1、埋弧焊焊劑應具有良好的冶金性能，焊接時配以適當?shù)暮附z和合理的焊接工藝，焊縫金屬應能得到適宜的化學成分和良好的力學性能（與母材相適應的強度和較高的塑性、韌性）以及較強的抗冷裂紋和熱裂紋的能力。
    2、埋弧焊焊劑應具有良好的工藝性、電弧燃燒穩(wěn)定、熔渣具有適宜的熔點、黏度和表面張力。焊道與焊道間及焊道與母材間充分熔合，過渡平滑沒有明顯咬邊，脫渣容易，焊縫表面成形良好，以及焊接過程中產(chǎn)生的有害氣體少。
    3、埋弧焊焊劑要有一定的顆粒度，并且應有一定的顆粒強度，以利于多次回收使用。焊劑的顆粒度分為兩種：普通顆粒度焊劑的粒度為2.5～0.45mm(8～40目),用于普通埋弧焊和電渣焊；細顆粒度焊劑的粒度為1.25～0.28mm（14～60目），適用于半自動或細絲埋弧焊。其中小于規(guī)定粒度60止以下的細顆粒不大于5%，規(guī)定粒度14目以上的粗顆粒不大于2%。
    4、埋弧焊焊劑應有較低的含水量和良好的抗潮性，出廠焊劑含水量的質(zhì)量分數(shù)不得大于0.10%,焊劑在溫度25℃、相對濕度70%的環(huán)境條件下,放置24h,其吸潮率不應大于0.15%。
    5、埋弧焊焊劑中機械夾雜物（碳粒、生料、鐵合金凝珠及其他雜質(zhì)）的含量不得大于焊劑質(zhì)量分數(shù)的0.30%；
    6、埋弧焊焊劑應有較低的S、P含量，一般為S≤0.06%,P≤0.08%。
    以上就是“焊絲對埋弧焊焊劑工藝性能及質(zhì)量的要求”的全部分享了，如果您還有想要了解的知識，請持續(xù)關(guān)注我們的網(wǎng)站。
